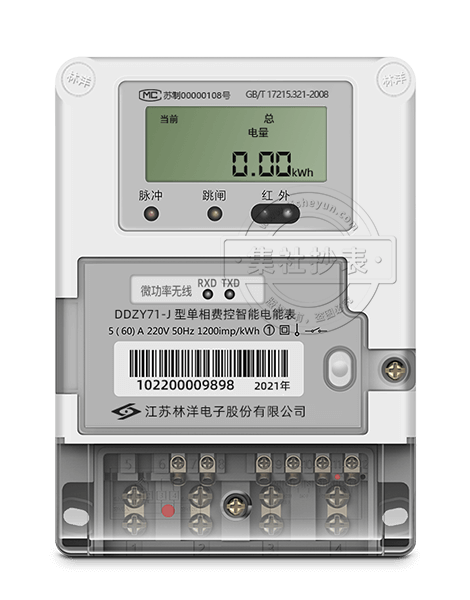

江苏林洋DDZY71-J

电表功能

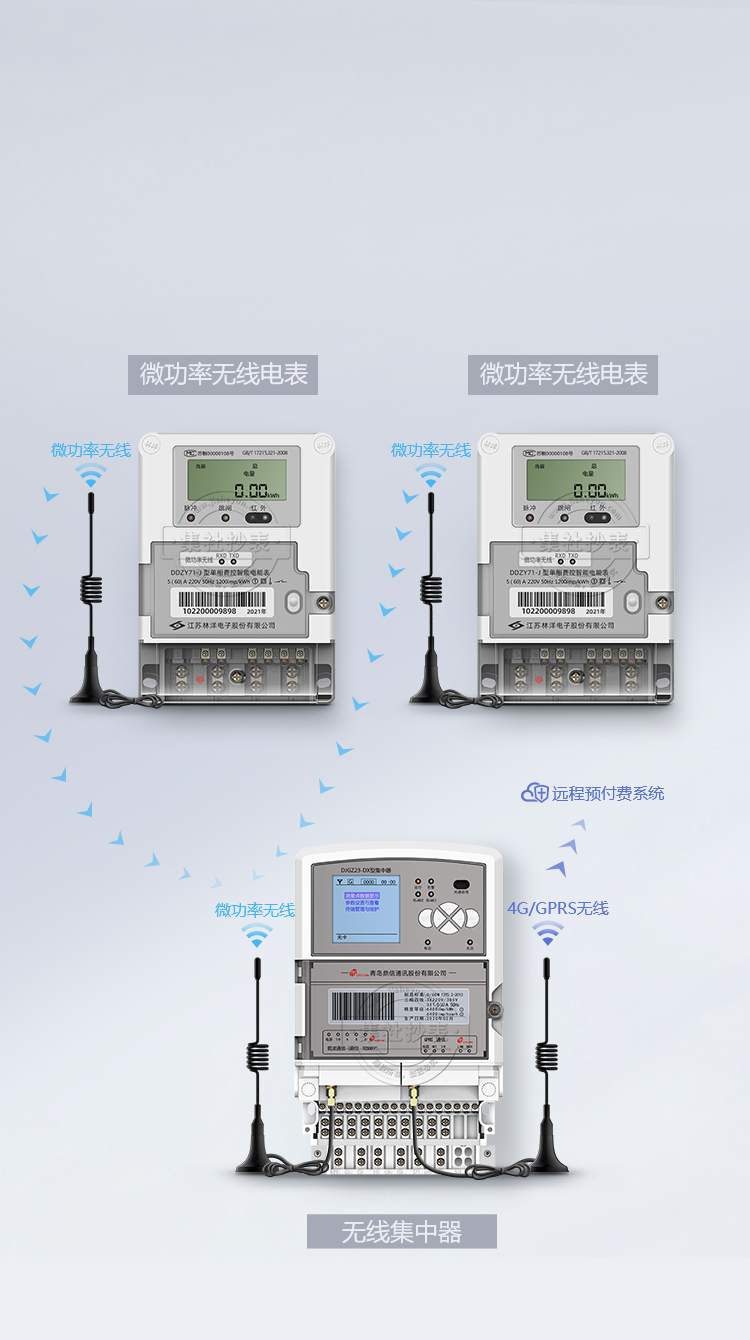

通讯功能支持微功率无线通讯：电表内置微功率通讯抄表模板。
支持RS-485通讯：RS485接口通信速率可设置。
支持远红外线通讯：调制型红外通讯，通讯波特率为1200bps。
通信信道物理层独立，任意一条通信信道的损坏不影响其它信道正常工作。

费率时段功能支持两套时区表和两套时段表；
每套时段表支持尖、峰、平、谷四个费率，最多可 设置 14 个时段，且时段可以跨越零点设置；每套时区表最多可设置 14 个时区。

电量冻结具有定时冻结、瞬时冻结、约定冻结、日冻结、整点冻结、结算日冻结、分钟冻结、月冻结等多种冻结电能量数据功能。

事件记录可记录继电器误动作事件。
记录开表盖总次数，开表盖事件的发生、结束时刻。
记录上下电总次数，上下电发生时刻，结束时刻。
记录远程控制拉、合闸事件，记录拉、合闸事件发生时刻和电能量等数据。
永久记录电能表清零事件的发生时刻及清零时的电能量数据

计量功能具有正向、反向有功电能量计量功能， 并可以据此设置组合有功电能量；
具有分时计量功能，有功电能按相应的时段分别累计和存储总、尖、峰、平、谷电 能量。

数据存储功能能存储上12个结算日的正、反向总电能数据；数据转存分界时刻为月末的24时,
或在每月的1号至28号内的整点时刻。
电源断电的情况下，与结算有关的数据可以保存10年，其他数据至少保存3年。

显示功能液晶显示：全屏显示，电量显示不少于8位数，可设置显示小数位，只显示有效位。
脉冲指示灯：红色，平时灭，有脉冲时闪烁；
跳闸指示灯：黄色，负荷开关分断时亮，平时灭。
背光灯：同时作为故障事件的报警指示灯。

费控功能远程费控电能表可通过主站/售电系统借助虚拟介质进行充值及参数设置实现费控功能。

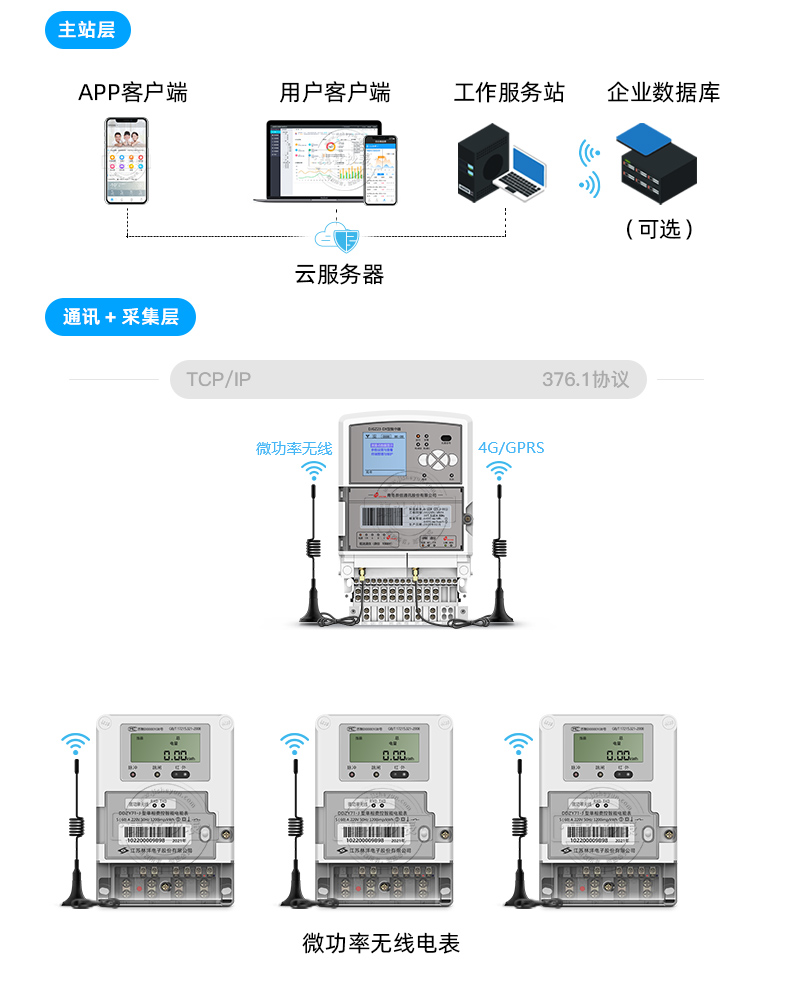

控制原理

接线图

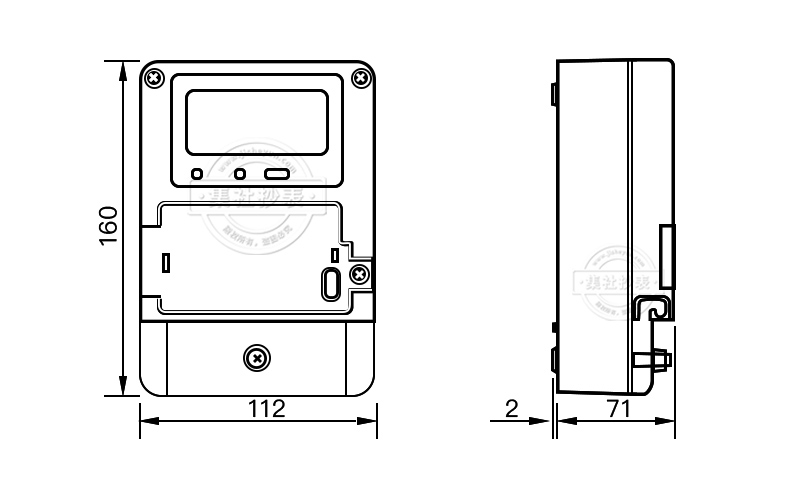

产品尺寸
